CQ磁力泵
◆产品简介
CQ型不锈钢磁力泵是在离心泵的设计基础上运用永磁联轴器的工作原理生产的一种新型磁力泵。该产品设计合理、工艺先进，具有全密封、无泄漏、耐腐蚀的特点,其性能达到国外同类产品的先进水平。磁力泵以静密封取代动密封,使泵的过流部件 处于完全密封状态,彻底解决了其它泵的机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的 工程塑料、钢玉陶瓷、不锈钢作为制造材料,因此它具有良好的抗腐蚀性能,并可以使被输送介质免受污染。
◆用途
CQ型不锈钢磁力泵能够根据实际用户的需求采用不锈钢304.316.316L制成，使用温度为-20℃～100℃。该泵的实际用途广泛，能用在化工、石油、制药、电镀、水处理等行业。性能优势明显，是运输易燃、易爆炸、有毒或者贵重液体的理想设备。
◆操作原理
CQ型不锈钢磁力泵驱动装置采用主动磁铁联轴器直接装在电机轴上，泵室完全封闭，通过磁力偶合间接驱动转子组合上的叶轮旋转。

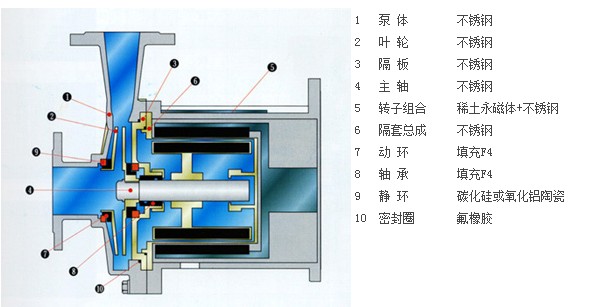

◆结构与材料
◆型号意义
◆规格及参数
|
型号 |
软管式接口 |
流量 (m3/h) |
扬程 |
电机功率(KW)
|
电压V |
|||||||
|
进口 |
出口 |
|||||||||||
|
14CQ-5 |
14 |
10 |
1.2 |
5 |
0.12 |
220/380 |
||||||
|
16CQ-8 |
16 |
12 |
1.5 |
8 |
0.18 |
220/380 |
||||||
|
20CQ-12 |
20 |
12 |
3 |
12 |
0.37 |
220/380 |
||||||
|
25CQ-15 |
25 |
20 |
6.6 |
15 |
1.1 |
380 |
||||||
|
32CQ-15 |
32 |
25 |
6.6 |
15 |
1.1 |
380 |
||||||
|
32CQ-25 |
32 |
25 |
6.6 |
25 |
1.1 |
380 |
||||||
|
40CQ-20 |
40 |
32 |
10.8 |
20 |
2.2 |
380 |
||||||
|
40CQ-32 |
40 |
32 |
12 |
32 |
4 |
380 |
||||||
|
50CQ-25 |
50 |
40 |
14.4 |
25 |
4 |
380 |
||||||
|
50CQ-32 |
50 |
40 |
13.2 |
32 |
4 |
380 |
||||||
|
50CQ-50 |
50 |
32 |
7.8 |
50 |
5.5 |
380 |
||||||
|
65CQ-25 |
65 |
50 |
16.8 |
25 |
5.5 |
380 |
||||||
|
65CQ-32 |
65 |
50 |
27 |
32 |
7.5 |
380 |
||||||
|
80CQ-32 |
80 |
65 |
51 |
32 |
11 |
380 |
||||||
|
50CQ-50 |
80 |
65 |
51 |
50 |
15 |
380 |
||||||
|
100CQ-32 |
100 |
80 |
60 |
32 |
15 |
380 |
||||||
|
100CQ-50 |
100 |
80 |
60 |
50 |
18.5 |
380 |
||||||
|
注:表中16CQ-8---100CQ-50都可配防爆电机 |
||||||||||||
