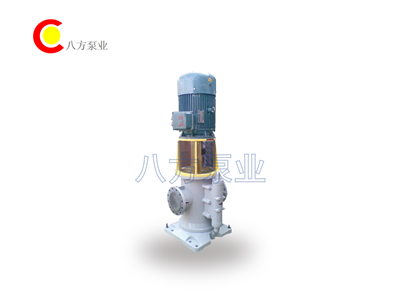

3GCL立式三螺杆泵

3GCL立式三螺杆泵是船用三螺杆泵，它具有运转平稳，噪音低，寿命长，效率高的特点。3GCL立式三螺杆泵广泛用于石油、化工、冶金、机械、电工、化纤、玻璃、公路等各行各业。3GCL立式三螺杆泵是利用螺杆啮合原理，依靠旋转的螺杆在泵套内相互啮合，把被输送的介质封闭在啮合腔内，沿螺杆轴向连续匀速地推至排出口，为系统提供稳定的压力。三螺杆泵适用于输送各种无腐蚀性油类及类似油和润滑性液体。输送液体的粘度范围一般为3.0～760mm2/S(1.2～100°E)，高粘度介质可通过加温降粘后输送。

3GCL立式三螺杆泵优点：
1、压力和流量范围宽阔，流量范围0.2～600m3/h最高工作压力可达6.3MPa；
2、运送液体的种类和粘度范围宽广；
3、因为泵内的回转部件惯性力较低，故可使用很高的转速；
4、吸入性能好，具有自吸能力；
5、流量均匀连续，振动小，噪音低；
6、与其它回转泵相比，对进入的气体和污物不太敏感；
7、结构坚实，安装保养容易；
8、由于部件通用组合系列化有多种结构，可用于卧式，法兰式和立式安装；

9、根据所输送介质需要还可提供加热或冷却结构。

3GCL立式三螺杆泵技术参数：

型号	排出压力 P MPa	流量 Q		转速n r/min	必需汽蚀余量 rm	效率η %	电动机
型号	排出压力 P MPa	m³/h	L/min	转速n r/min	必需汽蚀余量 rm	效率η %	功率kw	型号
25×4-46	1.0	0.8	13	1450	4	62	0.75	Y802-4
	2.5	0.6	10	1450	4	60.6	1.5	Y90L-4
	1.0	2.0	33	2900	4.5	59.4	1.5	Y90S-2
	2.5	1.6	26	2900	4.5	69	3	Y100L-2
30×4-46	1.0	1.6	26	1450	4.5	63.5	1.1	Y90S-4
	2.5	1.2	20	1450	4.5	61	2.2	Y100L1-4
	1.0	3.6	60	2900	5	60	2.2	Y90L-2
	2.5	3.2	53	2900	5	69	4	Y112M-2
36×4-46	1.0	2.8	46	1450	4.5	66	2.2	Y100L1-4
	2.5	2.4	40	1450	4.5	66.5	4	Y112M-4
	1.0	6.5	108	2900	5	60.5	4	Y112M-2
	2.5	6	100	2900	5	72	7.5	Y132S2-2
42×4-46	1.0	4.8	80	1450	5	62	4	Y112M-4
	2.5	4.2	70	1450	5	73	5.5	Y132S1-4
	1.0	10.5	175	2900	5.5	61	5.5	Y132S1-2
	2.5	10	166	2900	5.5	72	15	Y160M2-2
45×4-46	1.0	6.3	106	1450	5	70	3	Y100L2-4
	2.5	5.9	99	1450	5	74	7.5	Y132M-4
	1.0	13.5	225	2900	5.5	60	7.5	Y132S2-2
	2.5	13	217	2900	5.5	75	15	Y160M2-2
60×4-46	1.0	15.5	255	1450	5	71.3	11	Y160M-4
	2.5	14.5	245	1450	5	74	15	Y160L-4
	1.0	32	533	2900	5.5	63	18.5	Y160L-2
	2.5	31.5	525	2900	5.5	77	37	Y200L2-2
70×2-46	0.6	24	400	1450	5	71	7.5	Y132M-4
	1.0	23.5	390			75	11	Y160M-4
	1.6	22.5	370			76	15	Y160L-4
70×4-46	1.0	24.5	408	1450	5	72.5	18.5	Y180M-4
70×4-46	2.5	23.5	392	1450	5	79	30	Y200L-4
80×2-46	0.6	36.5	608	1450	5	72	11	Y160M-4
	1.0	35	594			75.5	18.5	Y180M-4
	1.6	34.5	575			76.5	22	Y180L-4
80×4-46	1.0	37	617	1450	5.5	72	30	Y200L-4
80×4-46	2.5	35	590	1450	5.5	78.1	45	Y225M-4
100×2-46	0.6	72.5	1208	1450	5	73	22	Y180L-4
	1.0	71	1183			77	37	Y225S-4
	1.6	60.5	1158			79	45	Y225M-4
100×4-46	1.0	72.5	1208	1450	5.5	73	55	Y250M-4
100×4-46	2.5	70	1165	1450	5.5	78.5	75	Y280S-4
S100×3-27	0.6	72	1196	1450	6	62	22	Y180L-4
	1.6	70	1160			72	55	Y250M-4
	2.5	69	1145			74	75	Y280S-4
S120×3-27	0.8	123	2055	1450	6	74.5	55	Y250M-4
	1.5	120	2010			76	90	Y280M-4
	2.5	115	1920			78.5	132	Y315M-4
