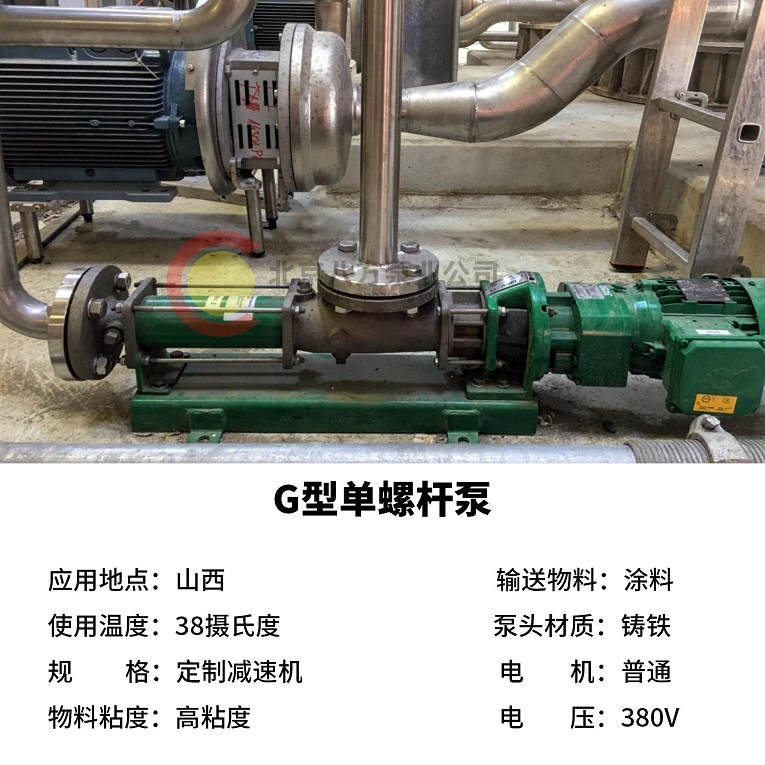

G型单螺杆泵

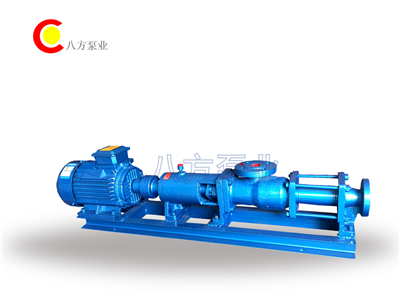

单螺杆泵-G型单螺杆泵
 单螺杆泵是一种内啮合回转式容积泵，主要工作部件是偏心螺杆（转子）和固定的衬套（定子），由于转、定子的特 殊几何形状，分别形成数个单独的密封容腔，转子的运转，将各个密封腔内的介质连续地、匀速地、容积不变地从 吸入端输送到压出端。由于有这些特性，单螺杆泵特别适合下列工况的工作：
1.输送高粘度的介质；2.输送含有固体颗粒或纤维的介质；3.要求连续、压力稳定、不出现周期性压力波动；4.要求搅动小、不破坏被输送介质的固有结构；5.低的噪声。
G型单螺杆泵是一种内啮合的密闭式螺杆泵，属转子式容积泵，由于这种泵对介质的适应性强，流动平稳，吸入 性能好，压力脉动小，除可以输送各种可流动的介质外，还可以输送高粘稠介质、含有硬质悬浮颗粒或固体颗粒的介 质、含有纤维的介质，调节性能好，范围宽，效率高，因此，在环境保护、船舶、石油、医药、日化、食品、酿造、 建筑、采矿、化学、印刷、造纸、电厂、锅炉等各种行业得到广泛应用。

1、与离心泵相比螺杆泵无需安装阀门，流量是稳定的线性流动；
2、与柱塞泵相比螺杆泵具有自吸能力强、吸入高度强；
3、与隔膜泵相比螺杆泵可输送各种混合杂质含有气体及固体颗粒或纤维的介质，也可输送各种腐蚀性物质；
4、与齿轮油泵相比，螺杆泵可输送高粘度的物质；
5、与柱塞泵，隔膜泵及齿轮泵不同的是，螺杆泵可用于药剂填充和计量。


1、单螺杆泵使用前必先确定运转方向，不得反转。
2、单螺杆泵严禁在无介质情况下空运转，以免损坏定子。
3、单螺杆泵新安装或停机数天后的单螺杆泵，不能立即起动，应先向G型单螺杆泵体内注入适量机油，再用管子钳板动几转后才可起动。
4、单螺杆泵输送高粘度或含颗粒及腐蚀性的介质后，应用水或溶济进行冲洗，防止阻塞，以免下次起动困难。
5、单螺杆泵冬季应排出积液，防止冻裂。
6、单螺杆泵使用过程中轴承箱内应定期加润滑油，发现轴端有渗流时，要及时处理或调换油封。
7、单螺杆泵在运行中如发生异常情况，应立即停车检查原因，排除故障。



型 号

转速
r/min

流量
m3/h

压力
Mpa

电机
kw

扬程
m

进口
mm

出口
mm

G10-1

960

0.1

0.8

0.55

80

DN25

DN25

G10-2

960

0.1

1.6

0.55

160

DN25

DN25

G13-1

960

0.4

0.6

0.55

60

DN25

DN25

G13-2

960

0.4

1.2

0.55

120

DN25

DN25

G15-1

960

0.8

0.6

0.75

60

DN25

DN25

G15-2

960

0.8

1.2

0.75

120

DN25

DN25

G20-1

960

1.2

0.6

0.75

60

DN25

DN25

G20-2

960

1.2

1.2

1.1

120

DN25

DN25

G25-1

960

2

0.6

1.5

60

DN32

DN25

G25-2

960

2

1.2

2.2

120

DN32

DN25

G30-1

960

5

0.6

2.2

60

DN50

DN40

G30-2

960

5

1.2

3

120

DN50

DN40

G35-1

960

8

0.6

3

60

DN65

DN50

G35-2

960

8

1.2

4

120

DN65

DN50

G40-1

960

12

0.6

4

60

DN80

DN65

G40-2

960

12

1.2

5.5

120

DN80

DN65

G50-1

960

20

0.6

5.5

60

DN100

DN80

G50-2

960

20

1.2

7.5

120

DN100

DN80

G60-1

960

30

0.6

11

60

DN125

DN100

G60-2

960

30

1.2

15

120

DN125

DN100

G70-1

720

45

0.6

11

60

DN150

DN125

G70-2

720

45

1.2

18.5

120

DN150

DN125

G85-1

720

65

0.6

15

60

DN150

DN150

G105-1

500

100

0.6

22

60

DN200

DN200

G135-1

400

150

0.6

37

60

DN200

DN250
